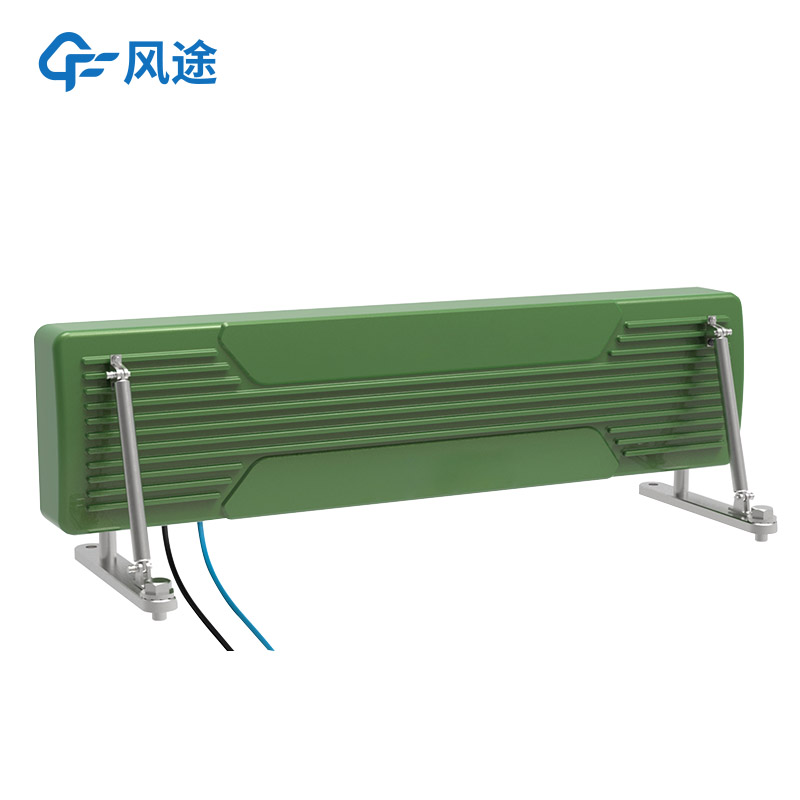

一、邊坡穩定監測雷達系統簡介

邊坡穩定監測雷達是一款基于寬帶MIMO陣列的高精度、便攜式微波干涉測量微變形監測產品，采用非接觸方式對目標體進行高精度的不間斷循環測量，并精確測量被監測目標的位移變化及位移速度，可精準追蹤緩慢、微小的位移，從而實現對被監視目標的全天時、全天候、非接觸、高精度、時空連續的遠程監測，是行業內一款新型高精度測量儀器。

通過遠程掃描監測區域表面，獲取整個區域范圍內的高精度位移量，實現對全區域的連續監測。并通過對掃描結果與預警閾值的對比分析，自動提前預警，以達到提前發現、提前預警、保障安全，降低損失的目的。該產品具有全天時全天候、大范圍、高精度等功特點，適用于露天礦山、水利水電大壩、地質滑坡災害等場景的邊坡形變監測。

二、邊坡穩定監測雷達產品用途

建筑變形監測

邊坡變形監測

礦山變形監測

基坑變形監測

大壩變形監測

三、邊坡穩定監測雷達產品特點

快速部署：儀器部署小于1分鐘

方便快捷：單人安裝操作

測量精度：1mm

適應性強；全天時全天候

使用成本：循環使用

安全風險：無需接近被測區

四、邊坡穩定監測雷達符合規范

《CH/T 3020-2018實景三維地理信息數據激光雷達測量技術規程》

《GJB 6692-2009機載合成孔徑雷達通用規范》

五、邊坡穩定監測雷達性能參數

結構形式	MIMO、滑軌式、旋轉式
架設方式	支持固定、車載等架設方式
工作頻段	5.2-6GHz或24-26GHz
監測信息	位移/速度/加速度
測量距離	≥5km
測量精度	形變精度 ≤0.1mm
分辨率	1km處分辨率≥1㎡
監測范圍	水平 100° 垂直 40°
監測面積	視監測距離而定
尺寸	長x寬x高 140cm x 15cm x35cm
重量	小于10kG
供電要求	支持市電、發電機、太陽能等供電模式
監測周期	≤1s
功耗	30W
工作溫度	-40℃~60℃
防護等級	IP67

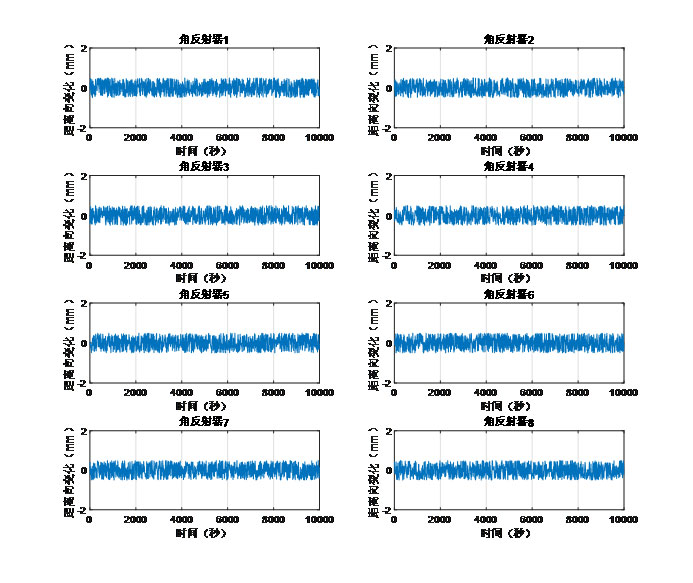

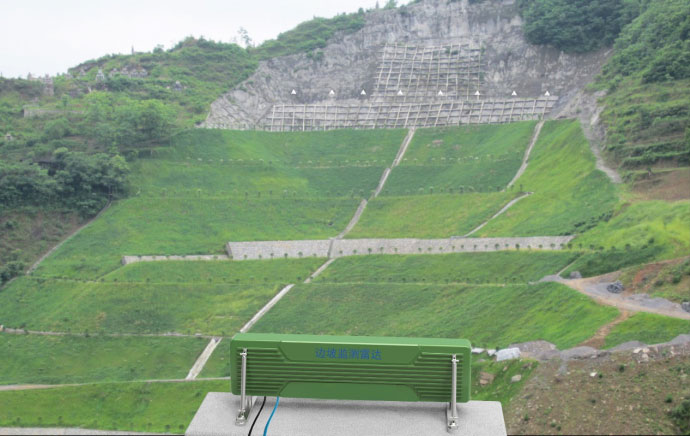

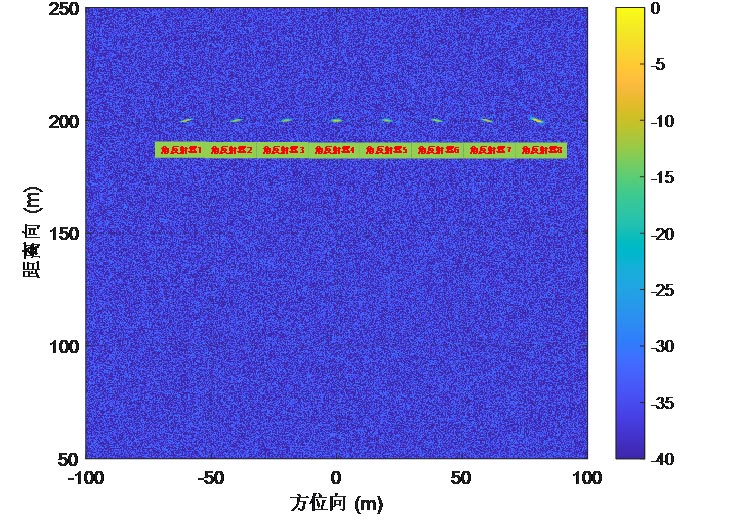

六、邊坡穩定監測雷達應用展示
