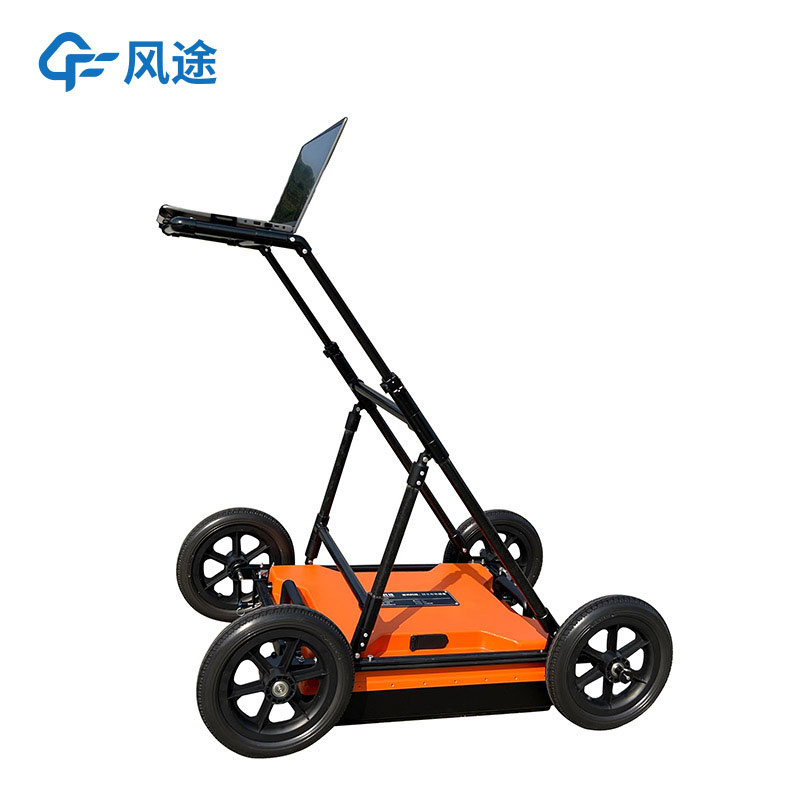

一、隧道地質超前預報產品用途
適用于地質災害評估和治理、工程勘查設計相關項目；工程勘察、市政管線、道路橋梁、隧道檢測等領域，用于檢測或查明地下一定深度內的金屬或非金屬目標體信息。具體分類如下:
地質災害評估：用于查明地下空間異常如空洞、脫空、破碎帶等地質信息；
工程勘察:用于查明工程區域內地下異常如巖溶、塌陷、破碎帶等的信息;
市政管線:用于城市建設過程中查明地下金屬或非金屬管線分布情況；
道路橋梁:用于查明道路或橋梁選址過程中不良地質體調查；
隧道檢測:用于隧道超前預報、檢測隧道施工質量等；
二、隧道地質超前預報產品特點
本產品采用業內領先的主機和天線一體化設計，體積小、重量輕、功耗低；
主機和電腦無線連接，操作便捷；
實現實時數據采集和顯示；
軟件界面簡潔，操作簡便，上手快；
多頻段天線可選，應用范圍廣；
分析軟件操作簡單，結果判讀準確；
探測精度高，定位準確；
內置超大容量電池，續航時間長；
人體工學結構設計，簡單、耐用、易操作，非常適合野外移動工作環境。
三、隧道地質超前預報符合規范
《水電水利工程物探規程DL/T 5010-2005》
《水利水電工程物探規程SL326-2005》
《電力工程物探技術規程DL/T 5159-2012》
《水下工程物探規程DB34/T 2209-2014》
《公路斷面探傷及結構層厚度地質雷達JT/T 940-2014》
《城市工程地球物理探測標準CJJ/T 7-2017》
《城市地下管線探測技術規程CJJ 61-2017》
《雷達法檢測建設工程質量技術規程DGJ 32-TJ79-2009》
《鐵路隧道超前地質預報技術規程Q∕CR 9217-2015》
《城市地下病害體綜合探測與風險評估技術標準JGJT437-2018》
《公路工程物探規程JTGT 3222—2020》
四、隧道地質超前預報性能參數
| 主機 | 天線類型 | 單體屏蔽天線 |
| 天線頻率 | 200MHz | |
| 采樣頻率 | 0.2-100GHz可調 | |
| 時窗范圍 | 1ns～20000ns，連續可調 | |
| 采樣點數 | 32～32767樣點/掃描，可選 | |
| 掃描速率 | 200線/秒 | |
| A/D轉換 | 18bit | |
| 連續工作時間 | ≥8小時 | |
| 整機功耗 | ＜16 W | |
| 信噪比 | 優于120dB | |
| 采集時速 | > 60 km/h @ 5 cm 水平采樣間距（道間距） | |
| 最小采樣間隔 | ＜10ps | |
| 測量方式 | 逐點測量、距離觸發測量、連續測量三種測量方式 | |
| 顯示方式 | 偽彩圖、堆積波形或灰度圖 | |
| 工作溫度 | -30℃～+70℃ | |
| 工作電壓 | 10-15V DC | |
| 無線數據傳輸距離 | 大于50 m | |
| 有線通訊 | 以太網，100Mbps | |
| 重量 | ＜8 KG |
